Ratojen tulostaminen Ocad81.12.2003Nämä ohjeet on tehty Ocad versiolla 8.11. Pieniä eroja vanhempiin versioihin. Kun käytetään Ocad8:n ratojensuunnittelu mahdollisuutta, niin silloin varsinainen kartta on taustakuvana (ocad-versio, jos on, mutta myös kuvatiedosto kelpaa) ja symbolijoukko on hieman eri kuin kartanpiirrossa. Ongelmaksi tulee hieman se, että Ocad-kartta onkin taustakuva, jolloin värisäädöt eivät koskekaan sitä !!! vaan pelkästään ratasuunnittelusymboleja. Tällöin tulostaessa ratapainatukset tulevat kokonaan kartan päälle eikä väreillä voikaan ohjata esim. rastiympyröitä käyrän, mustan ja suon alle. Tällöin rastiväri purple peittää kaiken, koska kartta on "vain" taustakuva.
Värijärjestykseen vaikuttaminenJos halutaan vaikuttaa värijärjestykseen, niin ratapuolelta viedään radat tiedostoihin ja noudetaan karttapuolelle. Tällöin voidaan tulostaa värit juuri siinä järjestyksessä kuin halutaan. Yleensä isoissa määrissä tämä on jopa nopeampi ja etenkin, jos ratapuolella käytetäänkin läpinäkyvää vaihtoehtoa.PainaminenTämä on helppoa. Varmin tapa lienee tehdä ns. valkoinen purplessa väri ja sillä merkitä aukot rastiympyröihin.tai leikkaamalla aukot rastiympyröihin. Aukkojen muokkaus myöhemmin ei onnistu, vaan rasti poistettava ja luotava uudelleen. Joten valkoinen violetissa on tässä suhteessa joustavampi.
Ko. esimerkkitiedostoissa on symboli

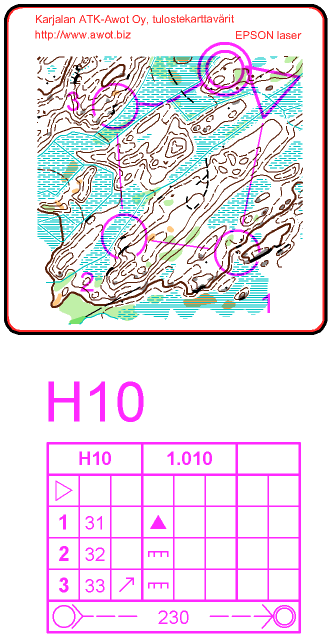

TulostaminenNormaalisti kun tulostetaan, niin ko. valkoiset aukot ovat valkoisia eli karttaan jää aukko ja sehän ei ole toivottavaa. Joko symboli merkitään piilotetuksi ja sitten tulostetaan TAI valitaan valikosta Näytä vaihtoehto Läpinäkyvä kartta, jolloin kartta "kuultaakin" purplen läpi.A'vot ja kaikki näkyy. Toiminnolla Näytä, Läpinäkyvän kartan asetukset valitaan värit, jotka ovat mukana. Valitsemalla alkaen purplesta, on ainakin riittävästi. Valitettavasti läpinäkyvyydellä on pieni hintalappu, eli läpinäkyvä on kuin hieman 4-väri painatus eli jotkut symbolit muuttuvat hieman epätarkoiksi. Ainakin suot. Ocad 9:iin on lupailtu tähän parannusta. Normaalisti tulostus tapahtuu vektoreina, mutta läpikuultavassa versiossa Ocad rasteroi ja sitten tulostaa. Siksi mm. värisävyt hieman muuttuvat. Samoin jotkin vektorina tehtävät symbolit muuttuvat rasteroinnissa hieman heikommiksi (esim. suo). Malli läpinäkyvästäKo. radalla rastien 1, 2 ja 3 kohdalla on aukotusta myös mukana.

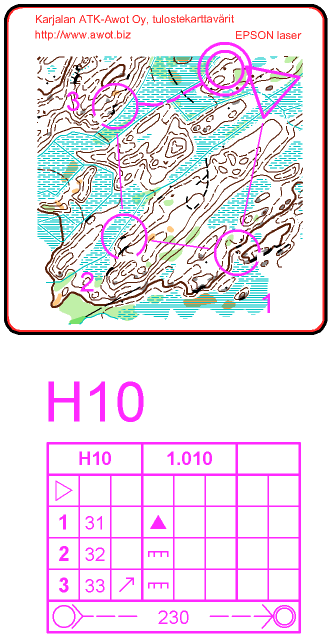

Malli ei läpinäkyvästä ja aukotus näkyvissä

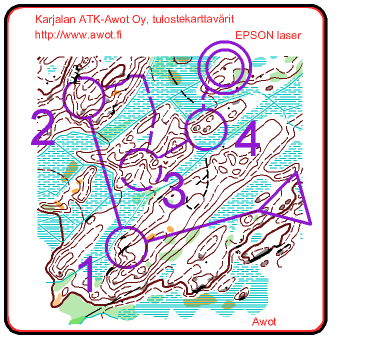

Malli kartanpuolelta tulostusTämä on laadultaan paras. Eli rata on tuota karttapuolelle ja tulostettu sieltä.
Tuloste- ja paino skannatut mallitOhessa sama pala skannattuna tulosteesta ja painetusta kartasta. Jos ja kun tilaat tulostekarttoja, niin vastaava skannausmalli kertoo eron painetun ja tulostetun välillä ko. tulostimella.Ohessa on myös tulostettu tavalliselle kopiopaperille sekä sitten ns. hyvälle, "oikeaoppiselle" paperille eli kovempi, sileämpi ja valkoisempi pinta. Itse suosin tuota kopiopaperia vastoin yleisiä periaatteita. Syy: Kopiopaperissa ei murru väriaine niin helposti eikä jäljessä ole oikeasti juurikaan löydettävissä eroja. Eli tulostaessa kannattaa huomioida myös parerin kestävyys, toimintavarmuus jne. vaadituissa olosuhteissa. Optinen erinomaisuus on vain yksi osa paperia valittaessa.
Tulostettu 1:10 000 Käytetyt tiedostot Ocad8Oheisissa tiedostoissa väri 18 on saanut nimen Ratapainatus Steinegger ja se on laitettu parempaan kohtaan, jotta tulosteissakin ratapainatus on sopivassa välissä.Huomautuksia
| ||||
tässä käytössä.
Kun painetaan jo painetun kartan päälle radat, niin tällöin purpleen jää
vain aukko. Ratapainatussymboleja ei kannata ohentaa, mutta sitä vastoin
painettaessa kannattaa hieman katsoa värin vahvuutta, jotta jonkinlainen
läpikuultavuus saavutettaisiin.
